Запчасти для Ariston CLAS EVO SYSTEM 24 FF

Фильтр

По популярности По алфавиту По цене

Быстрый просмотр

Ariston плоская прокладка d: 24-14-1.5 (60061855-17)

493.20 ₽ /шт

548 ₽

Экономия

54.80 ₽

- +

В корзину

Быстрый просмотр

Ariston панель управления в сборе (65111889)

3 824.10 ₽ /шт

4 249 ₽

Экономия

424.90 ₽

- +

В корзину

Быстрый просмотр

Ariston плоская прокладка d: 16.5-11-1.5 (60061854-14)

296.10 ₽ /шт

329 ₽

Экономия

32.90 ₽

- +

В корзину

Быстрый просмотр

Ariston соединение (3/4"-1/2") (60001367)

2 779.20 ₽ /шт

3 088 ₽

Экономия

308.80 ₽

- +

В корзину

Быстрый просмотр

Ariston декоративная крышка (65111904)

2 010.60 ₽ /шт

2 234 ₽

Экономия

223.40 ₽

- +

В корзину

Быстрый просмотр

Ariston ручка регулировки (65111928)

661.50 ₽ /шт

735 ₽

Экономия

73.50 ₽

- +

В корзину

Быстрый просмотр

Ariston трубка system (60001366)

3 183.30 ₽ /шт

3 537 ₽

Экономия

353.70 ₽

- +

В корзину

Быстрый просмотр

Ariston кабель датчик темп. - пневмореле (60001889)

1 419.30 ₽ /шт

1 577 ₽

Экономия

157.70 ₽

- +

В корзину

Быстрый просмотр

Ariston кабель 3-х ходового клапана (60001621)

1 182.60 ₽ /шт

1 314 ₽

Экономия

131.40 ₽

- +

В корзину

Быстрый просмотр

Ariston плата дисплея (65111883-02)

8 081.10 ₽ /шт

8 979 ₽

Экономия

897.90 ₽

- +

В корзину

Быстрый просмотр

Ariston крышка инспекционная (60001618)

433.80 ₽ /шт

482 ₽

Экономия

48.20 ₽

- +

В корзину

Быстрый просмотр

Ariston кабель датчик темп. - газовый клапан (60001885)

1 445.40 ₽ /шт

1 606 ₽

Экономия

160.60 ₽

- +

В корзину

Быстрый просмотр

Ariston крышка панели управления (передняя) (60001616-01)

1 143 ₽ /шт

1 270 ₽

Экономия

127 ₽

- +

В корзину

Быстрый просмотр

Ariston камера сгорания 24/28 ff (65106295)

7 854.30 ₽ /шт

8 727 ₽

Экономия

872.70 ₽

- +

В корзину

Быстрый просмотр

Ariston предохранитель 250v 2a (61003456)

414 ₽ /шт

460 ₽

Экономия

46 ₽

- +

В корзину

Быстрый просмотр

Ariston группа подачи (65105091-01)

9 568.80 ₽ /шт

10 632 ₽

Экономия

1 063.20 ₽

- +

В корзину

Быстрый просмотр

Ariston кабель вентилятора (60001902)

736.20 ₽ /шт

818 ₽

Экономия

81.80 ₽

- +

В корзину

Быстрый просмотр

Ariston панель корпуса (передняя) (65104299)

5 174.10 ₽ /шт

5 749 ₽

Экономия

574.90 ₽

- +

В корзину

Быстрый просмотр

Ariston блок розжига (60001888)

2 943 ₽ /шт

3 270 ₽

Экономия

327 ₽

- +

В корзину

Быстрый просмотр

Ariston основная плата (60001897-04)

24 420.60 ₽ /шт

27 134 ₽

Экономия

2 713.40 ₽

- +

В корзину

1 2 3 7

Запчасти для Ariston CLAS EVO SYSTEM 24 FF

Схема №1: Горелка, Газовая часть

Каталог запчастей

Номер на схеме	Название элемента	Артикул	Тип
101	Электрод розжига и ионизации	65104549
110	Теплоизоляция (комплект)	65106298
111	Основной теплообменник	65106297
111	Основной теплообменник	65106297
112	Горелка 11NP	65106294
113	Газовый коллектор 11 форсун., d:1.32	65106302	MET
113	Газовый коллектор 11 форсун., d:1.32	65106302	MET
201	Газовый клапан	65104254
204	Блок розжига	60001888
214	Патрубок (газовый клапан/горелка)	65104230
216	Уплотнение	60000624
217	Соединение (3/4")	65104326
218	Соединение (1/2")	65104327
250	Трубка подачи газа	65104251
250	Трубка подачи газа	65104251
251	Компенсационная трубка	65104296
270	Прокладка блока розжига	574279
270	Прокладка блока розжига	574279
281	О-кольцо 22.22x2.62	65104304
283	О-кольцо 17,17x1,78	65104303
283	О-кольцо 17,17x1,78	65104303

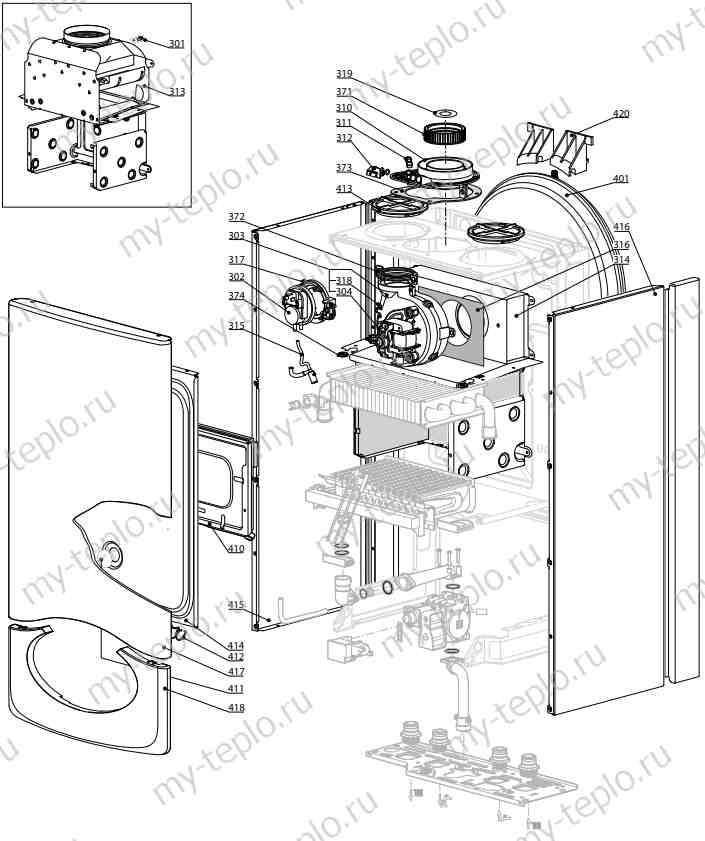

Схема №2: Дымоудаление и воздухоподача, Корпус

Каталог запчастей

Номер на схеме	Название элемента	Артикул
302	Датчик давления воздуха (прессостат)	65104671-01
303	Вентилятор	65104357
310	Патрубок дымоудаления	65105393
311	Заглушка штуц-ов контроля пневмореле	573329
312	Заглушка (воздуховод)	65104295
314	Камера сгорания 24/28 FF	65106295
315	Сборник конденсата	65104623
316	Теплоизоляция вентилятора	65104305
317	Кронштейн (для крепления пневмореле)	65104378
318	Трубка вентури 15/24 FF	65106516
319	Диафрагма комплект	60001598
371	Прокладка коллектора дымоудаления	65104258
372	Прокладка вентилятора	65104257
373	Прокладка	60000317
374	Уплотнение для кабеля	60000716
401	Расширительный бак 8л	65104261
410	Панель камеры сгорания	65106296
411	Смотровое окно	65104232
412	Пружина передней панели (комплект)	65104298
413	Заглушка воздуховода	65104249
414	Герметизирующая крышка	65105678-02
415	Панель корпуса (левая)	65105676
416	Панель корпуса (правая)	65105677
416	Панель корпуса (правая)	65105677
417	Панель корпуса (передняя)	65104299
418	Декоративная крышка	65111904
418	Декоративная крышка	65111904
420	Кронштейн расширительного бака	65104696

Схема №3: Группа подачи

Каталог запчастей

Номер на схеме	Название элемента	Артикул
501	Группа подачи	60001953
502	Датчик температуры + клипса	990686-01
502	Датчик температуры + клипса	990686-01
503	Клапан предохранительный (3 бар)	61312668
507	Теплообменник ГВС (16 пластин)	65104333
512	Заглушка	65104445
514	Байпас	65104336
514	Байпас	65104336
515	Клипса d:18	60000808
521	Основание гидравлической группы	65104311
521	Основание гидравлической группы	65104311
550	Патрубок предохранительного клапана	65104447
551	Трубка подачи теплоносителя	65106309
552	Патрубок байпаса	65104340
560	Клипса d:10	65104260
561	Клипса	61307589
562	Клипса d:18	65104259
580	Плоская прокладка d: 13.9-10.4-1.5	60061853-02
581	О-кольцо 17.96X2.62	65104337
582	О-кольцо 17.86x2.62	61308091
583	О-кольцо 15.54x2.62	65104325
585	О-кольцо 17.04x3.53	65104262
588	Прокладка теплообменника	65104334

Схема №4: Группа возврата

Каталог запчастей

Номер на схеме	Название элемента	Артикул
601	Группа возврата	65104335
602	Реле минимального давления	65105090
603	Датчик температуры + клипса	990686-01
604	Насос 5М 2V WILO	65104319
605	Моторный привод	61302483-01
606	Датчик протока (геркон)	65104323
607	Датчик протока (турбинка)	65104317
610	3-х ходовой клапан в сборе	60001583-01
610	3-х ходовой клапан в сборе	60001583-01
612	Заглушка	65104377
613	Регулятор протока	65104318
613	Регулятор протока	65104318
614	Автомат. воздухоотводчик WILO	65104703
615	Кран для слива	60001385
616	Фильтр водяной	60001372
617	Уплотнение	60000807
619	Обратный клапан и фильтр подпитки	65105323
620	Кран подпитки (комплект)	65114261
650	Трубка расширительного бака	65104253
651	Трубка возврата теплоносителя	60001276
660	Клипса d:10	65104260
660	Клипса d:10	65104260
661	Клипса	65104332
662	Клипса	61307589
663	U-клипса	65104704
664	Клипса	65104322
665	Клипса	65104331
666	Клипса	60000309
667	Клипса	65100680
667	Клипса	65100680
668	Клипса	65104316
669	Клипса	65104339
669	Клипса	65104339
680	Прокладка 3/8"	573521
681	О-кольцо 9.19x2.62	65104313
682	О-кольцо 17.04x3.53	65104262
683	О-кольцо 23.47x2.62	65104315
684	О-кольцо 3x35 epdm 75 sh	65104705
685	О-кольцо 7.65x1.78	65104329
686	О-кольцо 15.54x2.62	65104325
687	О-кольцо 5.7x1.9	61009834-10
688	О-кольцо 21.89x2.62	65104320
689	О-кольцо 17,17x1,78	65104303
690	О-кольцо 8.9x2.7	61009834-14
691	О-кольцо 17.86x2.62	61308091

Схема №5: Электрическая часть, Монтажные аксессуары

Каталог запчастей

Номер на схеме	Название элемента	Артикул
801	Предохранитель 250V 2А	61003456
806	Защелка	65104228
809	Крышка инспекционная	60001618
814	Крышка панели управления (передняя)	60001616-01
815	Основная плата	60001897-04
816	Плата дисплея	65111883-02
823	Ручка регулировки	65111928
823	Ручка регулировки	65111928
824	Крышка панели управления (задняя)	60001617
828	Манометр	65104234
828	Манометр	65104234
851	Панель управления в сборе	65111889
856	Зажим для кабеля	65103377
879	Датчик температуры бойлера	60000454
880	Кабель 3-х ходового клапана	60001621
	Кабель электрода ионизации	60001883
	Кабель электрода ионизации	65104518
	Кабель дисплея - 5 проводов	60000746
	Кабель заземления	65104286
	Кабель датчик темп. - газовый клапан	60001885
	Кабель датчик темп. - терм. перегрева	60001900
	Кабель насоса 2V 5M WILO	65104520
	Кабель вентилятора	60001902
	Кабель датчик темп. - пневмореле	60001889
881	Коннектор 2Р	65111933
881	Коннектор 3Р (x5)	65111934-01
903	Патрубок подключения ГВС	60000891
904	Кран газа G3/4"	65119353
905	Кран 1/2"	60000895
906	Кран подачи/возврата теплоносителя	60000885
910	Кронштейн	60000625
917	Плоская прокладка d: 24-17-1.5	60061855-19
939	Плоская прокладка d: 16.5-11-1.5	60061854-14
5001	Комплект перевода на сжиженный газ (lpg)	65106690-01
5002	Комплект перевода на природный газ	65106691-01
